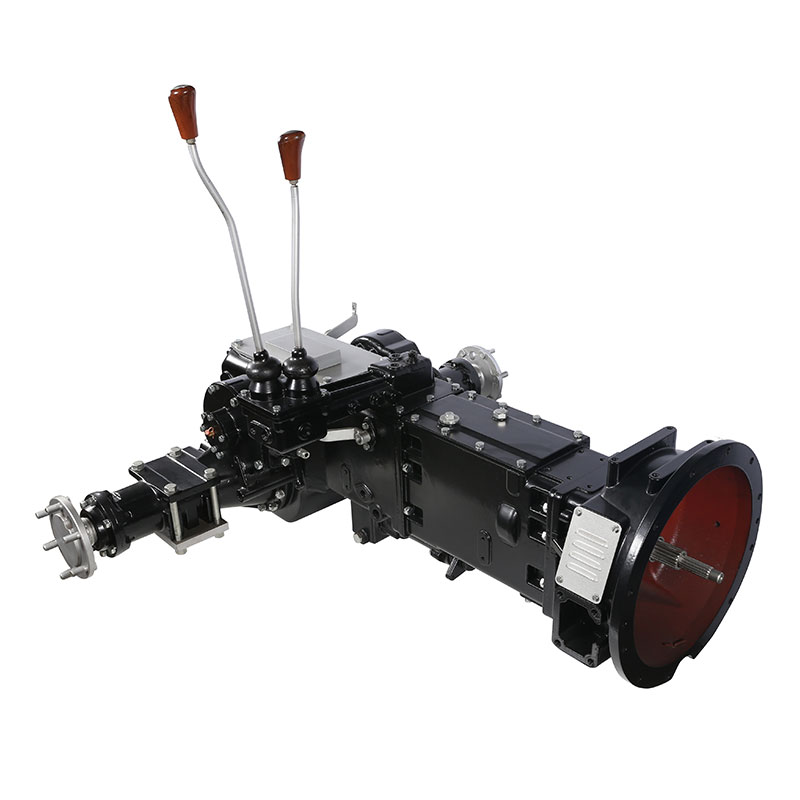

Minghua pavarų transmisijos galinės ašies mazgas traktoriui yra populiarus žemės ūkio mašinose. Tai esminė traktoriaus pavaros sistemos dalis, suteikianti jam jėgą, sukimo momentą ir sukibimą, reikalingą dideliems kroviniams perkelti sudėtingu reljefu.
Didžiausia perdavimo įvesties galia |
60 AG |
Maksimalus variklio sukimosi greitis esant vardiniam galia |
2400/min |
Gears modelis |
(4+4]X2 šaudyklinio tipo |
Atstumas tarp stipinų |
1300 mm, 1130 mm. 1591,5–1441,5 mm |
Santykis |
Priekyje 8,3-24, gale 11-32 priekyje 8,3-20, gale 12,4-28 |
Tinkamo variklio tipas |
(nuoroda: ChangChai 4G33T |
(1) Pavarų dėžėje taikoma dvigubos sankabos konfigūracija
(2) Pavaroje naudojama slankioji rankovė ir sinchronizatorius, planetinė pavara sumažinimui.
(3) Perjungiant pavaras taikomas šoninis šaudyklinio tipo perjungimas
(4)) Galinės varančiosios ašies stebulės reduktorius taiko išorinį jungiamąjį cilindrinės pavaros mechanizmą.
(5) Išėjimo galios sukimosi greitis: 540/730 t/min ir 540/1000 aps/min.
Diferencialas, du pusvelniai, du galiniai ratai ir stabdymo dalys sudaro daugumą transmisijos galinės ašies mazgų.
Visi komponentai gaminami namuose.
Pavarų dėžė: Pavarų dėžė užtikrina optimalų veikimą, degalų efektyvumą ir sklandų jėgos perdavimą, suderindama variklio pavarą su galutine varančiosios ašies pavara.
Traktoriaus našumas gali būti maksimaliai padidintas, o transmisijos galinės ašies agregato eksploatavimo trukmė gali būti pratęsta atliekant įprastinę priežiūrą ir patikrą.
